Kanálový progr. zesil/konvertor LEM DSP35-4G

Produkt vyžaduje odbornou instalaci. Cena pro prodejce anténní techniky a montážníky na vyžádání E-mailem, nebo registrací v E-shopu.

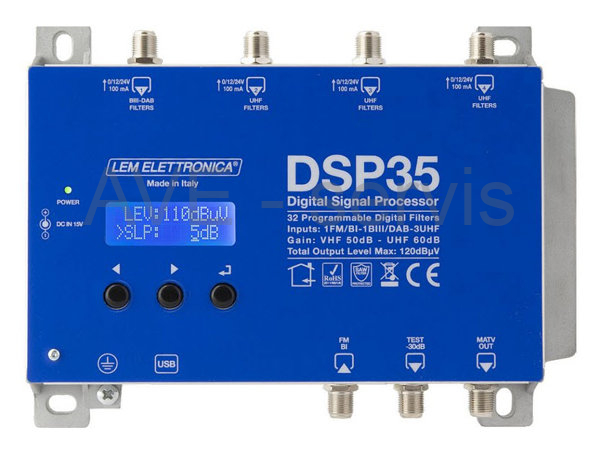

DSP35-4G - kanálový programovatelný zesilovač/konvertor Italské firmy LEM elettronica, vhodný pro menší a střední televizní rozvody - malé bytovky či větší rodinné domy. Pět anténních vstupů umožňuje příjem televizních programů až ze tří vysílačů (směrů) v pásmech UHF, dále je možno připojit rozhlasovou anténu pro VKV-FM či digitální rozhlas DAB/DAB+. Maximální výstupní úroveň je 120dBµV a zesílení 60dB.

Hlavní vlastnosti :

•  5 vstupů: 1x FM; 1x BIII/DAB; 3x UHF.
•  Zesílení UHF 60 dB, VHF 50 dB.
•  24 - místný LCD displej s tlačítky.
•  Funkce automatického nastavení - ladění.
•  SAW filtry pro potlačení rušení 4G LTE.
•  AGC pro každý kanál zvlášť.
•  32 vysoce selektivních kanálových filtrů s možností kanálové konverze.
•  Napájení zesilovače i přes výstupní F konektor (pomocí samostatné napájecí výhybky).
•  Šasi zesilovače z kovového odlitku, externí napájecí zdroj.

Napájení zesilovače je možné realizovat přes výstupní F konektor pomocí samostatné napájecí výhybky LEM INS-02, kterou lze zakoupit v doporučeném příslušenství.

Programování zesilovače

Nepotřebujete žádný programátor! Všechna nastavení můžete provádět přímo na hlavní jednotce pomocí 3 tlačítek na čelním panelu. Hodnoty a nastavení bodou zobrazeny na podsvíceném LCD displeji.

Programování pomocí PC nebo tabletu/mobilu

Nastavení lze provádět pohodlně také přes PC (Windows) nebo tablet/mobil (Android). Grafické rozhraní je velmi intuitivní a přehledné a urychlí vám práci s instalací tohoto zařízení. Veškerá nastavení lze zálohovat a použít pro další aplikace. Konfiguraci lze případně i vytisknout.

Všechny parametry lze nastavit, uložit, přenést a obnovit do dalšího zařízení.

Pokud budete programovat zesilovač přes PC (Windows), je nutné si stáhnout program LEM GUI software for Windows, který je volně dostupný u produktu ke stažení nebo přímo na stránkách výrobce.
Pokud budete chtít programovat zesilovač přes mobil nebo tablet (Android), je nutné si stáhnout aplikaci LEM GUI APP for Android.

Technické parametry

• Počet vstupů: 5 (1x FM; 1x BIII/DAB; 3x UHF)
• Rozsah vstupních frekvencí FM: 40... 108 MHz
• Rozsah vstupních frekvencí BIII: 170... 230 / DAB 170... 240 MHz
• Rozsah vstupních frekvencí UHF: 470... 790 MHz
• Rozsah vstupních frekvencí FM: 40... 108 MHz
• Rozsah vstupních frekvencí BIII: 170... 230 / DAB 170... 240 MHz
• LTE filtrace: 4G LTE790
• Počet kanálových filtrů: 32
• Počet kanálů na filtr: 1... 2
• Vstupní úroveň FM: 35... 90 dBµV
• Vstupní úroveň BIII/DAB: 40... 110 dBµV
• Vstupní úroveň UHF: 45... 100 dBµV
• Rozsah vstupního útlumu pro BI/FM: 0/-12/-24 dB
• Vstupní zesilovač pro pámo BIII/DAB: 0/+20 dB (OFF/ON)
• Rozsah AGC: 40 dB
• Selektivita filtrů:35 dB @1MHz
• Rozsah šířky filtrů: 6/7/8/9/10 MHz
• Zesílení v pásmu VHF: 50 dB
• Zesílení v pásmu UHF: 60 dB
• Rozsah nastavení výstupní úrovně: 90... 113 dBµV
• Nastavení náklonu v pásmu BII/DAB: 0... -10 dB
• Nastavení náklonu v pásmu UHF: 0... -5 dB
• Max. Výstupní úroveň: 116 dBµV (IM3 DIN 45004B - 60 dBc)
• Max. Výstupní úroveň při 6 Multiplexech: 113 dBµV
• Zpětný odraz IN/OUT: >12 dB
• Testovací výstup: 1 (-30 dB)
• USB Konektor: USB 1.0 / 2.0 Type B
• Napájení předzesilovačů VHF-UHF: 12V / 24V 100 mA
• Napájení zesilovače: 15Vcc 0,53A
• Spotřeba zesilovače: 8W
• Rozsah provozních teplot: -5... 50 °C
• Rozměry: 193 x 148 x 36 mm

Balení obsahuje

• 1x LEM DSP 35-4G
• 1x Napájecí adaptér 15 V / 1.25 A
• Sada vrutů a hmoždinek
• Manuál En
