Konvertor VKV pásma CCIR do OIRT typ K8E - různé varianty

Konvertor slouží pro příjem FM pásma 87,5 - 108MHz CCIR na radiopřijímačích s rozsahem 65,5 - 74 MHz OIRT (příp. 66-73MHz). Vzhledem na šířku nového pásma bylo nutné rozdělit celé pásmo na tři podrozsahy. Je určený pro montáž do přijímače i mimo něj (umístěn ve stíněné krabičce z pocínovaného plechu). Změna rozsahu se provádí pomocí přepínače (v základní variantě není součástí). Je možné použít jakýkoliv mechanický 3-polohový (1-pólový) přepínač, 4-polohový (1-pólový, s možností vypnutí konvertoru) přepínač, nebo elektronický přepínač PS4, či dalších z nově nabízených variant např. PS3.
Napájecí napětí: 6 – 15V DC. (6-9V na přímo nebo 12-15V přes předřadný rezistor)

Pod-rozsahy:
1. 87,5 – 94,5 MHz
2. 94,5 – 102 MHz
3. 102 – 108 MHz

Modul vyžaduje odbornou montáž a není samostatně funkčním celkem !!! Pro laiky Vám nabízíme možnost instalace do Vašeho přístroje v našem odborném servisu.

Nabízené varianty:

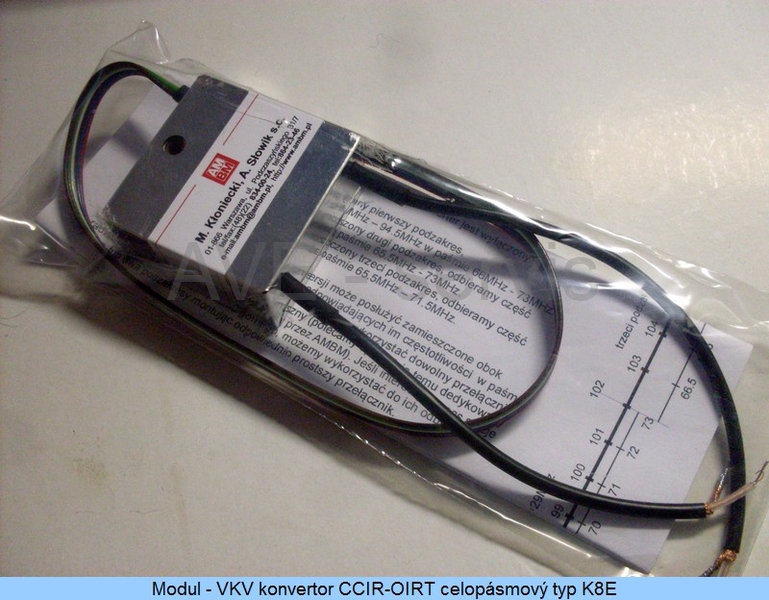

1. Samostatný konvertor - vstupní a výstupní koaxiální káblík cca 10 a 13cm, plochý 6-ti žilový barevně oddělený kablík cca 25cm pro napájení a přepínač pod rozsahů

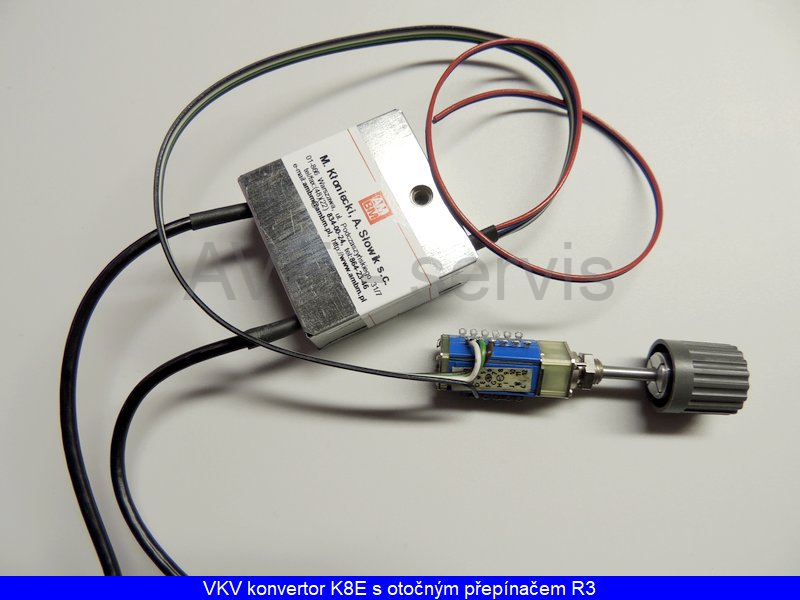

2. Konvertor s instalovaným tří-polohovým otočným přepínačem R3 pod-rozsahů 1až3 na plochý 4-žilový kabelík 25cm, včetně vysoce kvalitního přístrojového knoflíku s Al kleštinou, vstupní a výstupní koaxiální káblík cca 10 a 13cm, plochý 2-žilový barevně oddělený kablík cca 25cm pro napájení

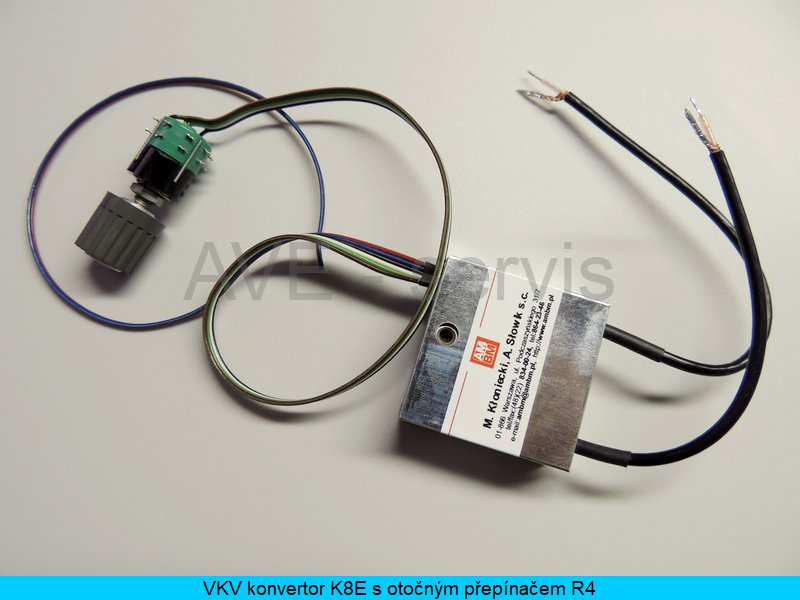

3. Konvertor s instalovaným čtyř-polohovým otočným přepínačem R4 pod-rozsahů 1až3 a možností vypnutí konvertoru, na plochý 4-žilový kablík 25cm, včetně vysoce kvalitního přístrojového knoflíku s Al kleštinou, vstupní a výstupní koaxiální káblík cca 10 a 13cm, plochý 2-žilový barevně oddělený kablík cca 25cm pro napájení - přepínač má stavitelné koncové polohy, lze v případě upravit bez vypínací polohy apod.(přepínač disponuje celkem 8-mi polohami s 1 paketem spínání)

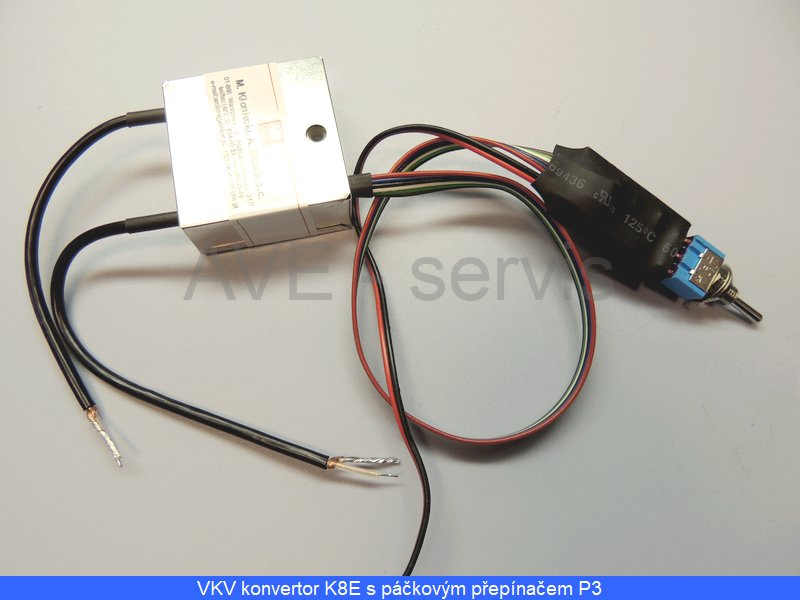

4. Konvertor s instalovaným tří-polohovým páčkovým přepínačem P3 pod-rozsahů 1až3 (s elektronickým obvodem umožňující posílat napětí pro přepnutí i v prostřední poloze páčkového spínače), na plochý 4-žilový kabelík 25cm, vstupní a výstupní koaxiální káblík cca 10 a 13cm, plochý 2-žilový barevně oddělený kablík cca 25cm pro napájení, bližší popis viz.K8-PS3
